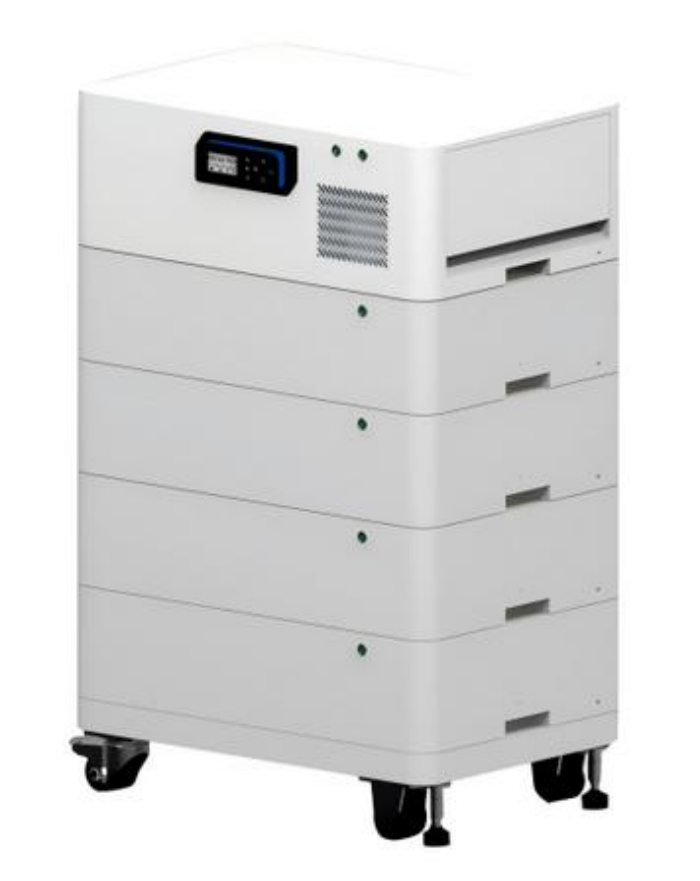

Energilagringsskåp för bostäder blir mer kompakta, modulära och enklare att installera. För stapelbara batterisystem måste dock hårdvaran under skåpet fortfarande rymma en relativt hög utrustningsvikt inom ett begränsat installationsutrymme.
Detta skapar ett specifikt caster-krav. Hjulen måste passa skåpets bottenstruktur, ge tillräcklig lastkapacitet och tillåta att utrustningen flyttas vid behov utan att göra skåpet onödigt högt.
För tillverkare som utvecklar staplingsbara batteriskåp för energilagring i bostäder kan tunga utjämningshjul vara ett praktiskt hårdvarualternativ eftersom hjulet och den justerbara stödmekanismen är integrerade i en enhet.
Ett hjul som används under ett energilagringsskåp är inte bara ett litet hjul som är fäst vid höljet.
Skåpet kan innehålla flera batterimoduler, elektriska komponenter, kylsystem och skyddsstrukturer. När systemet blir tyngre måste hjulet arbeta inom det tillgängliga monteringsutrymmet samtidigt som den bibehåller tillräcklig mekanisk styrka.
För stapelbara skåpdesigner är flera egenskaper särskilt relevanta:
· Tillräcklig lastkapacitet för hela skåpet
· Kompakta monteringsmått
· Lämplig total hjulhöjd
· Lämpligt hjulmaterial för monteringsgolvet
· Pålitlig vridrörelse när skåpet flyttas om
· Justerbart stöd för stationär installation
· Monteringsplattor och hålmönster kompatibla med skåpsramen
Rätt konfiguration beror därför på skåpets design snarare än att bara välja den största tillgängliga hjulen.
För energilagringsutrustning för bostäder passar inte nödvändigtvis en hjulstorlek i varje skåp.
Olika batterikapaciteter, skåpdimensioner och bottenramstrukturer kan resultera i avsevärt olika belastningskrav. CMCL tillhandahåller två huvudsakliga utjämningshjulskonfigurationer som kan övervägas för dessa applikationer.

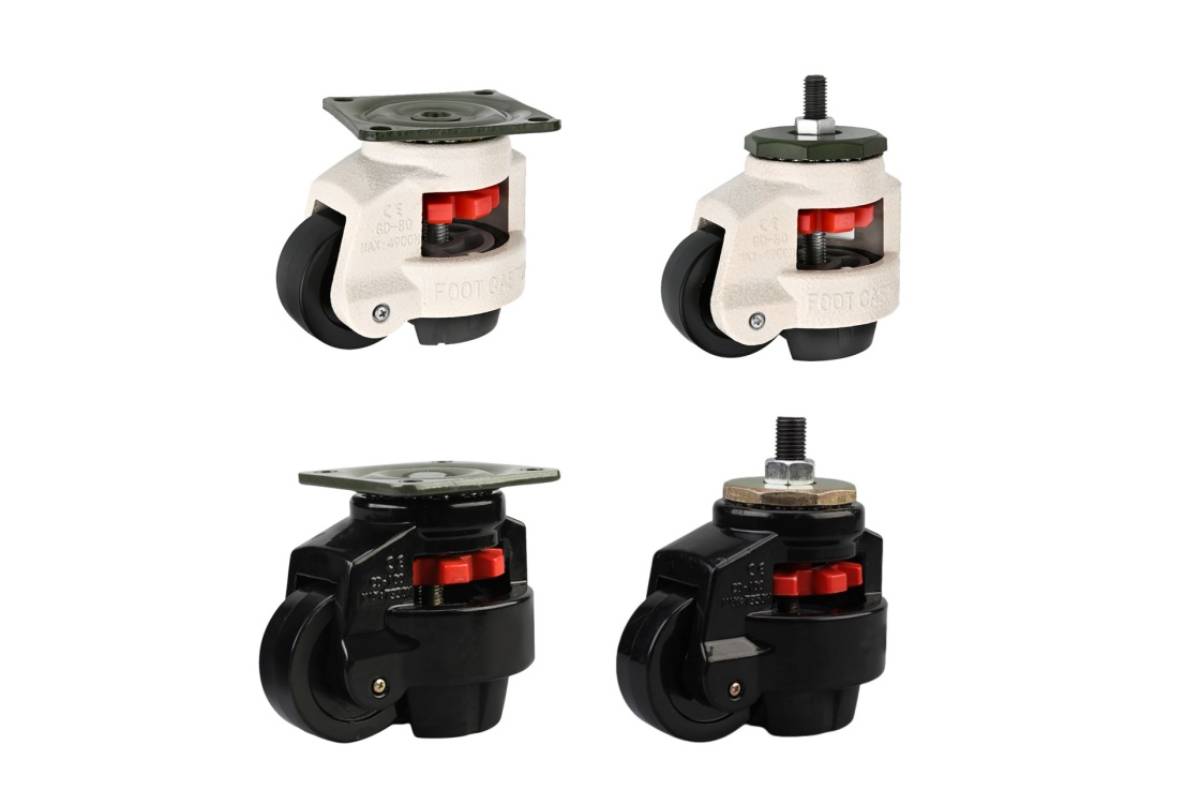

DeJusterbara utjämningshjulserien är designad för applikationer som kräver ett bredare utbud av lastkapacitet.
Modellerna sträcker sig från 40F till 150F, med nominell kapacitet från cirka 50 kg till 1 500 kg per hjul, beroende på den specifika modellen.
Hjulen använder ett kolstålfäste och nylon 6 hjul, med galvaniserade och pulverlackerade ytbehandlingar tillgängliga för olika applikationskrav.
En stor fördel med serien justerbara nivelleringshjul är utbudet av tillgängliga storlekar och monteringskonfigurationer. Olika monteringsplattor och hålmönster kan väljas efter skåpets bottenram.
Detta gör serien lämplig för tillverkare som utvecklar olika skåpstorlekar inom samma produktfamilj för energilagring.
Till exempel kan ett relativt kompakt skåp kräva ett hjul med lägre kapacitet med ett mindre monteringsutrymme, medan ett skåp som innehåller flera batterimoduler kan kräva en konfiguration med högre kapacitet.
Istället för att ändra hela skåpstrukturen kan tillverkare välja en hjulspecifikation som matchar de faktiska mekaniska kraven.
Inte alla batteriskåp för bostäder kräver ett stort industrihjul.

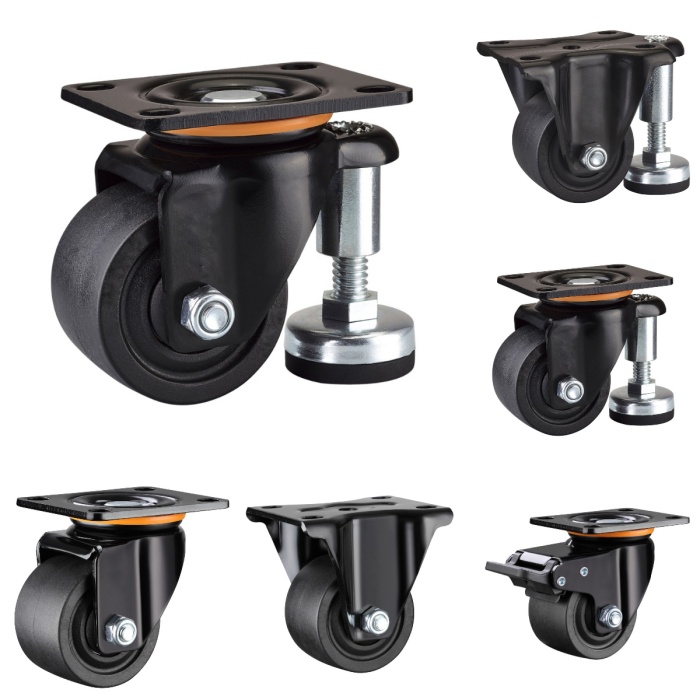

För skåp där installationsutrymmet är begränsat kan ett kompakt, kraftigt utjämningshjul vara mer lämpligt.
Den andra serien finns i:
· 2 tum
· 2,5 tum
· 3 tum
· 4 tum
Nominell kapacitet är cirka 300–700 kg per hjul, beroende på modell och konfiguration.
Den relativt kompakta strukturen hjälper tillverkare att bibehålla en skåpdesign med lägre profil samtidigt som den ger betydande lastkapacitet.
Dessa hjul kan övervägas för energilagringsskåp inomhus installerade i områden som:
· Bostäder grovkök
· Garage
· Utrustningsrum
· Serviceområden inomhus
· Små kommersiella energilagringsutrymmen
Det slutliga hjulmaterialet och konfigurationen bör väljas i enlighet med golvytan och förväntad rörelsefrekvens.
En designfaktor för tillverkare av batteriskåp är det tillgängliga utrymmet under höljet.
Att använda ett konventionellt hjul tillsammans med en oberoende nivåfot kräver ytterligare monteringspositioner och komponenter. Ett integrerat utjämningshjul kombinerar rullnings- och stödfunktionerna i en enhet.
Detta kan erbjuda flera praktiska fördelar under skåputveckling:
Hjulen och stödmekanismen är kombinerade, vilket minskar antalet enskilda hårdvarudelar under skåpet.
En enda monteringspunkt kan ge både rörlighet och stationärt stöd, beroende på den valda konfigurationen.
Skåpet kan flyttas under installation eller underhåll utan att ta bort stödhårdvaran.
En kompakt hjulkonfiguration kan hjälpa tillverkare att hantera det tillgängliga utrymmet under en energilagringshölje för bostäder.
För OEM-projekt kan dessa detaljer vara viktiga eftersom hjulet är en del av den mekaniska designen snarare än ett tillbehör som läggs till efter att skåpet redan har färdigställts.
Det slutliga valet bör baseras på den faktiska lastade skåpets vikt, antal hjul, monteringsstruktur, skåphöjd och golvförhållanden.
Tillverkare bör också överväga hur belastningen fördelas när skåpet flyttas. Enbart statisk lastkapacitet beskriver inte alla tillstånd som uppstår under installation eller ompositionering.
För OEM- och ODM-projekt bör valet av hjul helst börja medan skåpsramen fortfarande designas.
Följande dimensioner bör bekräftas före produktion:
1. Tillgängligt monteringsutrymme
2. Monteringsplattans mått
3. Hålavstånd
4. Erforderlig hjulhöjd
5. Total skåpsvikt
6. Förväntad hjullast
7. Golvyta
8. Erforderlig rörelsefrekvens
9. Frigång under skåpet
10. Önskad stationär stödhöjd
Genom att tillhandahålla dessa parametrar till hjultillverkaren kan hjulkonfigurationen utvärderas innan skåpet går in i massproduktion.
Detta är särskilt användbart för stapelbara batteriskåp eftersom en förändring av hjulhöjden kan påverka den totala skåpets höjd, medan en förändring av monteringsposition kan kräva modifieringar av bottenramen.
Det bästa hjulet för ett staplingsbart energilagringsbatteriskåp i bostäder är inte nödvändigtvis den största eller högsta kapacitetsmodellen.
Ett bättre tillvägagångssätt är att matcha hjulet med skåpets vikt, monteringsstruktur, tillgängligt utrymme, erforderlig höjd, hjuldiameter och installationsmiljö.
För lättare eller utrymmesbegränsade skåp, kompakt 2 tum till 4 tumLågprofilhjul kan ge en lämplig balans mellan storlek och lastkapacitet. För tyngre eller mer varierande skåpdesigner ger serien 40F–150F justerbara nivelleringshjul ett bredare utbud av kapacitet och monteringsalternativ.
För tillverkare som utvecklar nästa generations batterilagringssystem för bostäder, CMCL® Utjämningshjul erbjuder konfigurerbara hårdvarualternativ för att integrera mobilitet och justerbart stöd i skåpstrukturen från början av designprocessen. CMCL® är ISO 9001:2015-certifierad, och dess gjutningsprodukter kan genomgå saltspraytestning för att utvärdera korrosionsbeständighet. Utvalda produkter finns också tillgängliga med RoHS-certifiering, vilket stödjer tillverkare med olika miljö- och efterlevnadskrav.
I slutändan bör valet av rätt hjul baseras på skåpets faktiska belastning, struktur, driftsmiljö och mobilitetskrav snarare än att bara välja den högst rankade modellen.
