Att väljaindustriella hjulby simply dividing equipment weight by the number of wheels can produce misleading results. Problemet blir allvarligare när en maskin bär en last utanför centrum, rör sig över ojämna golv, använder sex eller åtta hjul eller arbetar under upprepade stötar.
En grundläggande princip för val av 3-hjulslast är användbar för att etablera en utgångspunkt, men riktig utrustning beter sig sällan som en perfekt balanserad plattform.
För ingenjörsteam som designar mobila maskiner, vagnar, arbetsstationer, AGV-plattformar eller tung utrustning är den viktigare frågan:
Hur mycket last kommer den mest belastade hjulen att bära under drift?
Den här guiden fokuserar på den frågan. Istället för att upprepa grundläggande beräkningar av casterlast, undersöker den excentrisk last, multi-caster lastfördelning, dynamisk rörelse, miljönedsättning och vanliga valmisstag.
För en enkel, jämnt lastad vagn kan en teoretisk beräkning av last per hjul ge en rimlig utgångspunkt.
Verklig utrustning kan vara väldigt olika.
Tyngdpunkten kan vara närmare ena änden av ramen. Batterier, motorer, pumpar, hydrauliska komponenter eller andra tunga enheter kan monteras på ena sidan. En stel ram kan överföra extra belastning till vissa hjul när golvet är ojämnt.
Vanliga orsaker till ojämn belastning på hjul inkluderar:
· Tunga komponenter installerade nära ena änden av plattformen
· Batterier eller motorer monterade på ena sidan
· Verktyg eller material lagras ojämnt
· Långa utrustningsramar med hög tyngdpunkt
· Styva ramar som fungerar på ojämna golv
· Ramper, trösklar, golvskarvar och expansionsspalter
· Plötslig start, stopp eller svängning
· Bogsering eller AGV-drift
· Tillverkning och monteringstoleranser
Det betyder att den genomsnittliga lasten per hjul inte nödvändigtvis är den faktiska lasten som bärs av den mest belastade hjulen.
För krävande industriell utrustning kan den skillnaden avgöra om ett hjul fungerar tillförlitligt eller upplever för tidigt lager, hjul, fäste eller monteringsfel.
En excentrisk belastning uppstår när utrustningens tyngdpunkt och dess nyttolast inte är i linje med det geometriska mitten av hjullayouten.
Överväg en 600 kg mobil testbänk.
Om lasten är jämnt fördelad, kan hjullasterna vara relativt balanserade. Men anta att ungefär 70 % av den totala vikten är koncentrerad mot den bakre delen av plattformen, där två hjul är installerade.
Det bakre paret kan därför bära en mycket större andel av den totala lasten.
En praktisk teknisk beräkning kan uttryckas som:
Erforderlig kapacitet per tungt belastade hjul =(Total bruttovikt × Beräknad off-center belastningsförhållande ÷ Antal hjul på den tungt belastade sidan) × Säkerhetsfaktor
Till exempel:
· Total bruttovikt: 600 kg
· Beräknat belastningsförhållande bak: 70 %
· Bakre hjul: 2
· Säkerhetsfaktor: 1,5
Beräkning:
(600 × 0,70 ÷ 2) × 1,5 = 315 kg
I det här förenklade scenariot väljer du en hjul endast baserat på:
600 ÷ 4 = 150 kg
skulle avsevärt underskatta lasten som bärs av de bakre hjulen.
Den exakta lastfördelningen bör helst bekräftas från utrustningens tyngdpunktsposition, ramgeometri och lasttestdata. Siffran på 70 % ovan är ett tekniskt exempel snarare än en universell distributionsregel.
Där excentrisk belastning ofta förekommer
Denna fråga är särskilt relevant för:
· Mobila maskinbaser
· Batteri- och energilagringsskåp
· Industriella arbetsstationer
· Svetsbord
· Verktygsvagnar
· Pump- och kompressorplattformar
· Medicinsk utrustning
· Materialhanteringsvagnar
· AGV-plattformar
· Långa industriramar
För utrustning med en tydligt förskjuten tyngdpunkt bör valet av hjul börja med den mest belastade sidan, snarare än den genomsnittliga belastningen över alla hjul.
Att lägga till fler hjul verkar öka lastkapaciteten eftersom den totala vikten fördelas på fler hjul.
I praktiken är lastdelning sällan perfekt.
En sexhjulsplattform lägger inte nödvändigtvis exakt en sjättedel av sin vikt på varje hjul. Detsamma gäller plattformar med åtta hjul.
Flera faktorer kan förhindra lika belastning:
· Ojämnheter i golvet
· Ramböjning
· Höjdskillnader för montering på hjul
· Svets- eller tillverkningstoleranser
· Ojämn hjuldiameter
· Olika vridriktningar
· Nyttolastposition
· Ramstyvhet
· Hjulbas och hjulavstånd
En stel plattform kan till och med överföra en oproportionerligt stor belastning till färre hjul när en del av ramen stöter på ojämnheter i golvet.
Av denna anledning använder ingenjörer ibland ett effektivt lastdelningsantagande snarare än att bara dividera totalvikten med det totala antalet hjul.
Till exempel kan en 8-hjulsmaskin teoretiskt fördela lasten över åtta hjul, men dess faktiska konstruktionsberäkning kan använda färre effektiva lastbärande punkter beroende på ram och driftsförhållanden.
Detta är inte en universell formel.
Lämplig effektiv divisor beror på:
· Layout för hjul
· Ramkonstruktion
· Hjulavstånd
· Tyngdpunkt
· Golvets skick
· Monteringstoleranser
· Om utrustningen står stilla eller rör sig
För stora industriplattformar kan ett fysiskt lasttest eller strukturell analys ge ett mer tillförlitligt resultat än att anta perfekt lastfördelning.
Ett av de vanligaste misstagen vid val av hjul är att endast jämföra utrustningens totalvikt med hjulets statiska belastningsklass.
En maskin kan väga 500 kg när den står stilla men upplever betydligt högre krafter när den börjar röra sig, stannar plötsligt, vänder eller korsar ett hinder.
Statisk laddning
Statisk last avser den last som bärs medan utrustningen förblir stationär.
Det är relevant för:
· Parkerade maskiner
· Förvaringsvagnar
· Stationära arbetsstationer
· Utrustningspositionering
· Utjämningsapplikationer
Dynamisk laddning
Dynamisk belastning uppstår medan utrustningen rör sig.
Den faktiska belastningen kan öka på grund av:
· Start och stopp
· Vridning
· Golvspringor
· Trösklar
· Ramper
· Ojämn betong
· Bogsering
· Upprepad påverkan
· Frekventa riktningsändringar
Av denna anledning bör hjulets dynamiska belastningsklass beaktas när utrustningen rutinmässigt flyttas.
Ett hjul som verkar adekvat utifrån sin statiska klassificering kanske inte ger tillräcklig livslängd vid upprepad dynamisk belastning.
En praktisk ingenjörsfråga
Istället för att fråga:
"Kan den här hjulen hålla maskinen?"
be:
"Kan det här hjulet stödja maskinen medan den upprepade gånger rör sig under dess faktiska golv- och driftsförhållanden?"

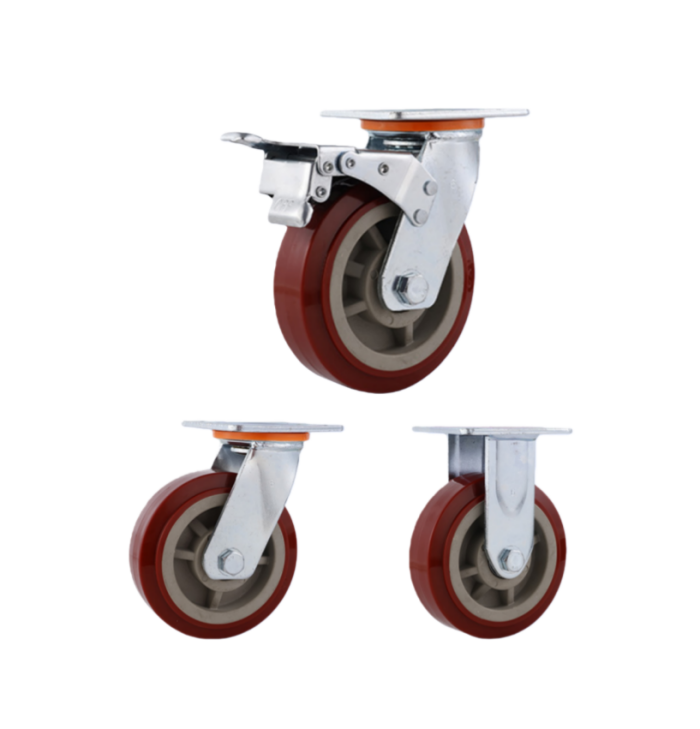

Den distinktionen är särskilt viktig förtunga industrihjulanvänds på produktionsutrustning.
Casterns lastkapacitet bör inte beaktas oberoende av driftsmiljön.
Ett slätt inomhusgolv och ett grovt fabriksgolv ställer olika krav på hjul, lager, konsoler och monteringsdetaljer.
En praktisk ingenjörsreferens kan se ut så här:

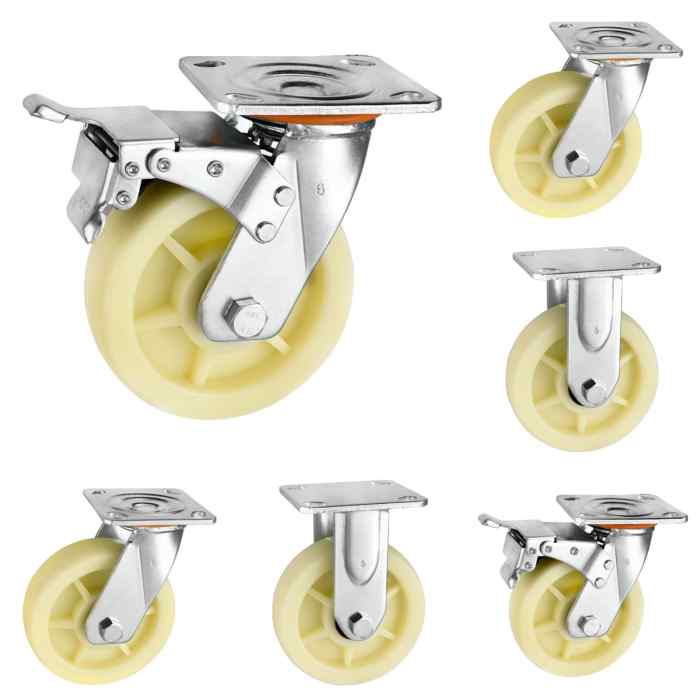

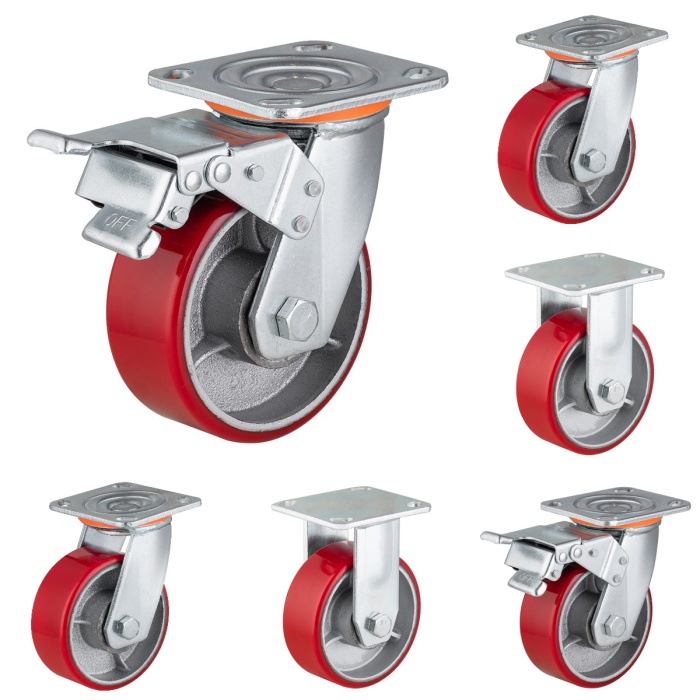

| Driftskick | Typiskt säkerhetsfaktorområde* | Urvalsövervägande |
| Slät inomhusbetong, enstaka rörelser | 1,3–1,5 | Allmän industrigjutmaskin |
| Standard fabriksgolv, frekventa rörelser | Runt 1,5 | Nylon eller PU industrihjul |
| Grova golv, ramper, trösklar | 1,5–1,8 | Förstärkt kraftigt hjul |
| Kontinuerlig kraftig rörelse | 1,8–2,0 | Kraftig industrihjul |
| Hög temperatur eller frätande miljö | 2.0+ eller materialnedsättning | Applikationsspecifik hjulkonstruktion |
Temperatur och kemikalieexponering
Hög temperatur kan minska prestandan hos vissa hjulmaterial och smörjmedel.
Korrosiva miljöer kan påverka:
· Fästen
· Kullager
· Axlar
· Fästelement
· Hjulkärnor
I dessa applikationer kanske inte enbart öka den numeriska säkerhetsfaktorn löser problemet. Hjulens material och konstruktion ska också matcha miljön.
Till exempel kan ett hjul med tillräcklig nominell lastkapacitet fortfarande ha en kort livslängd om dess hjulmaterial eller metallkomponenter är olämpliga för driftsförhållandena.
Fall 1: Off-Center laddad mobil vagn
En mobil vagn väger cirka 520 kg och använder fyra hjul.
Ingenjörsteamet beräknar initialt:
520 ÷ 4 = 130 kg per hjul
Ett hjul med en kapacitet på 150 kg verkar därför vara tillräckligt.
Det mesta av utrustningsmassan är dock koncentrerad mot ena sidan av vagnen. Under drift upplever de två hjulen på den sidan betydligt högre belastningar.
Efter flera veckor visar de tungt belastade hjulen:
· Hjuldeformation
· Lagerljud
· Böjning av fäste
· För tidigt slitage
Beräkningen var inte nödvändigtvis fel matematiskt.
Problemet varantagande om lika lastfördelning.
Ett bättre tillvägagångssätt är att uppskatta belastningsförhållandet på den tungt belastade sidan och dimensionera dessa hjul därefter.
Fall 2: Six-Caster Machine Platform
En 1 800 kg maskin är installerad på sex identiska hjul.
En enkel beräkning ger:
1 800 ÷ 6 = 300 kg per hjul
Maskinramen är dock stel och fabriksgolvet är inte helt plant.
När maskinen rör sig delar flera hjul inte lika på lasten. Resultatet är högre lokaliserad belastning, särskilt vid korsning av golvfogar eller trösklar.
I denna situation bör ingenjörsteamet överväga:
· Effektiva bärande punkter
· Ramstyvhet
· Monteringstoleranser på hjul
· Dynamisk påverkan
· Hjulmaterial
· Golvförhållanden
Målet är inte bara att installera fler hjul. Det är för att se till att hjulets layout och ram gör att lasten kan bäras tillförlitligt.
Arbeta igenom följande kontroller innan du slutför en hjulspecifikation.
1. Bekräfta den faktiska bruttovikten
Omfatta:
· Utrustningens vikt
· Maximal nyttolast
· Verktyg
· Batterier
· Tillbehör
· Förbrukningsmaterial
· Eventuella avtagbara komponenter som kan förbli installerade under drift
Beräkna inte hjulkapaciteten från utrustningens tomvikt om maskinen normalt kommer att arbeta fullastat.
2. Identifiera tyngdpunkten
Be:
· Är lasten centrerad?
· Ligger det mesta av vikten i ena änden?
· Är ena sidan tyngre?
· Är tyngdpunkten hög?
· Förändras nyttolastens position under användning?
För excentrisk utrustning, beräkna den sannolika belastningen på den mest belastade hjulen eller gruppen.
3. Kontrollera hjulens layout
Recension:
· Antal hjul
· Hjulens avstånd
· Hjulbas
· Vridbara och styva hjullägen
· Monteringsplatser
· Rammått
Fler hjul garanterar inte automatiskt lika lastfördelning.
4. Separata statiska och dynamiska krav
Om utrustningen rör sig regelbundet, använd den dynamiska klassificeringen som en nyckelvalsparameter.
Överväga:
· Reshastighet
· Start- och stoppfrekvens
· Vridning
· Bogsering
· Golvspringor
· Ramper
· Trösklar
· Islagsfrekvens
5. Använd lämplig säkerhetsmarginal
Välj en säkerhetsfaktor enligt den faktiska driftsmiljön istället för att använda ett nummer för varje applikation.
6. Anpassa hjulkonstruktionen till miljön
Kontrollera:
· Hjulmaterial
· Lagertyp
· Fästmaterial
· Korrosionsbeständighet
· Temperaturbeständighet
· Kemisk exponering
· Krav på golvskydd
Detta sista steg är viktigt eftersom lastkapaciteten ensam inte bestämmer livslängden.
Principen för val av 3-hjulslast är en användbar utgångspunkt för industriell dimensionering av hjul, men det är inte slutet på beräkningen.
När utrustningen blir tyngre, längre, mobil eller ojämnt belastad blir flera ytterligare faktorer viktiga:
· Excentrisk lastfördelning
· Effektiva bärande punkter
· Dynamisk laddning
· Golv och driftsförhållanden
· Säkerhetsfaktorjustering
· Material på hjul och fäste
· Ramstyvhet och monteringsnoggrannhet
Det mest belastade hjulet – inte det genomsnittliga hjulet – bör styra kapacitetsbeslutet för krävande tillämpningar.
För OEM-utrustningstillverkare kan detta applikationsbaserade tillvägagångssätt minska risken för för tidigt hjulslitage, lagerbrott, konsoldeformation och oväntade utbyteskostnader.
CMCL hjul, ett Kina-baseratindustriella hjultillverkare, arbetar med utrustningstillverkare på hjulkonfigurationer för tung mobil utrustning, maskinplattformar, vagnar och andra industriella tillämpningar. Dess tekniska tillvägagångssätt tar hänsyn till lastfördelning, driftsmiljö, hjulmaterial och monteringskrav snarare än att förlita sig på enbart nominell kapacitet.
When selecting a caster for a new machine or mobile platform, start with the actual load path and operating conditions. Rätt beräkning handlar inte bara om att hitta ett hjul som kan bära vikten – det handlar om att förstå vilket hjul som bär vikten, under vilka förhållanden och hur länge.
