Som en professionell industrihjulstillverkare med lång erfarenhet från fältet har CMCL Casters funnit att felaktiga lastberäkningar är en av de främsta orsakerna till hjulrelaterade fel. Den här guiden förklarar standardformeln för beräkning av industriella hjullast och den tekniska logiken bakom den allmänt accepterade principen för 4-hjulsinstallation, 3-hjulslastval. Metoden används ofta för lagervagnar, industriell hanteringsutrustning, medicinska vagnar, automatiserade maskiner och kundanpassade mobila system.
Till skillnad från statiska hyllsystem,industriellt hjulapplikationer måste ta hänsyn till dynamiska belastningar, ojämna golv, vibrationer och stötkrafter under rörelse. Att enbart förlita sig på statiska viktberäkningar leder ofta till otillräcklig lastkapacitet.

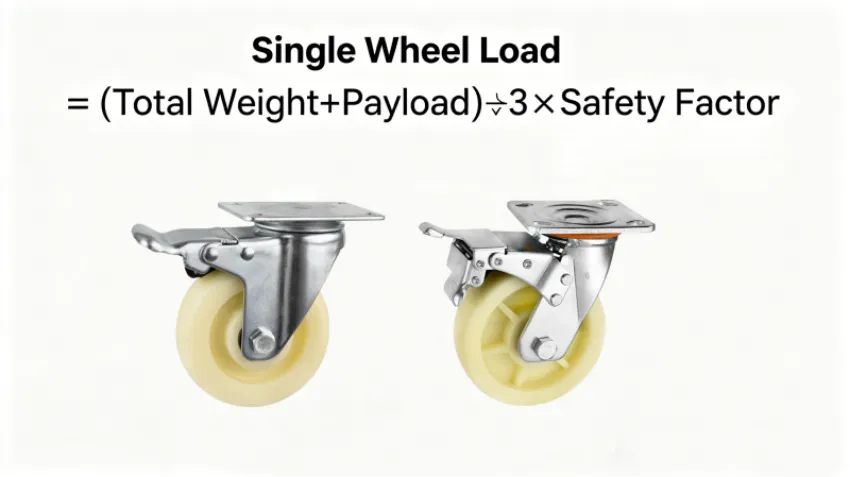

Enkelhjulsbelastning = (total utrustningsvikt + maximal lastvikt) ÷ 3 × säkerhetsfaktor
A. Total utrustningsvikt: Egenvikten för vagnen, stället, maskinen eller mobil utrustning.
B. Maximal lastvikt: Den maximala vikt utrustningen är konstruerad för att bära under drift.
C. Dividera med 3 istället för 4: Kärnprincipen för installationer med fyra hjul, förklaras senare i denna artikel.
D. Säkerhetsfaktor: Typiskt 1,3–1,5 för standard industrimiljöer. För grova golv, frekventa rörelser eller slagbenägna applikationer rekommenderas en säkerhetsfaktor på 1,5–2,0.
En lagervagn väger80 kg och bär en maximal belastning på400 kg.
Totalvikt:
80 kg + 400 kg = 480 kg
Erforderlig enhjulskapacitet:
480 ÷ 3 × 1,3 = 208 kg
Urvalsresultat: Varje hjul bör ha en minsta lastkapacitet på208 kg, snarare än de 120 kg som erhålls genom att helt enkelt dividera totalvikten med fyra.
Många användare frågar: Om en vagn har fyra hjul, varför inte dela lasten med fyra?
Svaret kommer från faktiska driftsförhållanden snarare än teoretiska beräkningar.
Oavsett om golvet är betong, epoxibelagt eller kaklat finns alltid mindre ojämnheter. På grund av ojämnheter i golvet och strukturella toleranser är det extremt svårt för alla fyra hjulen att bära lasten lika hela tiden.
I praktiken bildar de flesta fyrhjuliga vagnar naturligtvis ett stabilt trepunktsstödsystem, där tre hjul bär huvuddelen av lasten medan den fjärde hjulen har liten eller ingen vikt.
Detta är den främsta anledningen till att industriingenjörer använder den 3-hjuliga lastbärande principen.
När utrustningen rör sig över:
A. Expansionsfogar
B. Golvluckor
C. Rampar
D. Ojämna ytor
E. Tröskelvärden
lastfördelningen ändras omedelbart.
Vid vissa ögonblick kan endast två eller tre hjul absorbera det mesta av stötkraften. Dessa tillfälliga belastningsspikar kan överstiga den teoretiska medelbelastningen avsevärt.
Om valet av hjul är baserat på medelvärde för fyra hjul, blir överbelastningsfel mycket mer sannolikt.
Även med precisionstillverkning, små skillnader i:
A. Platser för monteringshål
B. Ramens planhet
C. Fästhöjd
D. Installationsnoggrannhet
kan skapa ojämn lastfördelning.
Som ett resultat kan en caster konsekvent bära mer vikt än de andra.
Att ignorera den 3-hjuliga lastbärande principen är en av de vanligaste orsakerna till fel på hjulen.
Baserat på år av projekterfarenhet stöter CMCL-ingenjörer ofta på följande problem:
A. Deformation av hjulslitbanan och platta fläckar
B. Böjda hjulfästen
C. Överbelastning av lager och för tidigt fel
D. Ökat rullmotstånd
E. Dålig manövrerbarhet
F. Vagn som vacklar under rörelse
G. Ökade underhålls- och utbyteskostnader
H. Möjliga säkerhetsrisker på arbetsplatsen
Dessa problem uppstår ofta även när det valda hjulet verkar uppfylla det teoretiska belastningskravet.
3-hjulskonverteringsprincipen gäller i första hand fyrhjulsutrustning.
Beräkna lasten baserat på medellasten för alla tre hjul plus en lämplig säkerhetsfaktor. Lastfördelningen är generellt sett mer balanserad.
Använd den industristandardiserade metoden för beräkning av 3-hjulsbelastning.
För tung utrustning med sex eller åtta hjul, beräknar ingenjörer vanligtvis baserat på cirka 70–80 % av den teoretiska genomsnittliga lastfördelningen samtidigt som tillräcklig dynamisk lastreserv bibehålls.
Samma tekniska princip gäller för specialiserade hjullösningar. Oavsett om du väljer högtemperaturhjul för ugnar, bakutrustning och värmebehandlingsmaskiner, eller antistatiska hjul för elektroniktillverkning, renrum och halvledaranläggningar, bör lastkapaciteten alltid beräknas med den 3-hjuliga lastbärande principen samtidigt som en tillräcklig säkerhetsmarginal för dynamiska driftsförhållanden bibehålls.
Lastberäkning är grunden för korrekt val av hjul och bestämmer ofta utrustningens totala livslängd. Baserat på lång erfarenhet av att betjäna kunder inom logistik-, tillverknings-, medicin-, livsmedels- och elektronikindustrin. Att välja ett hjul som bara klarar den beräknade belastningen resulterar ofta i minskad livslängd. prestanda. Antistatiska hjul som används i ESD-känsliga miljöer måste kombinera tillförlitligt skydd mot elektrostatisk urladdning med tillräcklig lastkapacitet. Hjul av rostfritt stål kan krävas i frätande eller spolningsmiljöer. Att välja rätt hjulmaterial och konsoldesign är lika viktigt. För kundanpassade vagnar, industrimaskiner och tung mobil utrustning rekommenderas professionella lastberäkningar starkt.
